防排煙系統基本概念

大量火災表明，煙氣是導致建筑火災人員傷亡的最主要的原因；

建筑物內設置防排煙系統，主要有以下三個方面的作用：一是為安全疏散創造有利條件；二是為消防撲救創造有利條件；三是控制火勢蔓延。

防排煙系統分為防煙系統和排煙系統。

一般建筑物發生火災時為了能合理分配氣流，有更好的煙氣流動方向，要求樓梯間壓力〉前室壓力〉走道或房間的壓力，我國規范規定樓梯間應加壓到40?50Pa,前室加壓到20?30Pa,房間或走道釆

用排煙方式應能保持負10Pa左右的負壓力，這樣著火的房間和走道能更集中地將煙氣排到室外防止煙氣侵入樓梯間和前室，為人員的疏散創造有利條件。

一、防煙系統

防煙系統是指釆用機械加壓送風方式或自然通風方式，防止建筑物發生火災時煙氣進入疏散通道和避難場所的系統。下列部位應設置防煙系統：

1.疏散樓梯間；

2.前室、合用前室；

3.避難層（間）。

注意：安裝在地下室或地下車庫的風機有些也會向建筑物里送風，但是它們不屬于防煙系統，也不能稱之為正壓送風系統，地下室或地下車庫安裝的風機其主要作用是向里面補風形成對流后

更有利于地下建筑的排煙，因而稱之為補風機。

其中樓梯間和前室如果靠外墻設置，則宜優先考慮以自然通風方式防煙。自然通風主要是利用空氣的熱壓差將樓梯間或前室的煙氣排出室內以達到良好的防煙效果，一般可以采用可開啟的外

窗向外排煙，因其造價很低符合我國國情被廣泛應用。自然通風的設置要求如下。

1.靠外墻的敞開樓梯間、封閉樓梯間、防煙樓梯間每五層內自然通風面積應不小于2.00m2,并應保證該樓梯間頂層設有不小于0.8（）0?的自然通風面積。

2.防煙樓梯間前室、消防電梯前室自然通風面積應不小于2.00m2,合用前室不應小于3.00m2O

3.避難層（間）應設有兩個不同朝向的可開啟外窗或百葉窗，且每個朝向的自然通風面積不應小于2.00m：

如果樓梯間或前室無直通室外的、外墻或建筑高度超過50m的一類公共建筑和建筑高度超過100m的居住建筑應設置正壓送風系統進行防煙。機械加壓送風防煙系統主要由送風口、送風管道、

送風機和防煙部位（樓梯間、前室和合用前室）以及風機控制柜等組成。

一般樓梯間和前室的正壓送風系統設置要求如下。

1.樓梯間一般每隔2?3層設一個百葉送風口，由于樓梯間上下連通，要求發生火災時的所有送風口一起打開向樓梯間里送風，實際中可釆用常閉風口發生火災時-齊打開，也可以釆用常開風口發

生火災時直接送風，但為了不影響室內空調效果，一般常開風口采用自垂百葉風口，其送風機的岀風管或進風管上應加裝單向風閥。而前室應每層設一個常閉式加壓送風口，由于前室并不是貫通的，

發生火災時沒必要開啟所有送風口，一般火災時由消防控制中心聯動開啟火災相關層的送風口。常見做法是發生火災時打開著火層和其上下相鄰層送風口一共開三口，或打開著火層和其上一層相

鄰層送風口一共開兩口，或只開啟著火層送風口，選擇哪種方式主要由設計考慮相關火災模型進行選擇。

2.如果釆用常閉風口，發生火災時由著火層煙、溫感探測器聯動打開相關樓層送風口，然后由任一送風口反饋信號聯動風機運轉。

3.送風口宜靠下布置，底邊距地面為200-300mm,如貼近地面設置容易吹起地面揚塵，設置過高容易直接對人吹風。當然有些特殊情況下也可以釆用頂部送風口形式，注意送風口不宜設置在被門擋

住的部位。

4.送風機應設置在專用的風機房?jī)?nèi)或室外屋面上，送風機的進風口不宜與排煙機的岀風口設在同一層面。否則容易造成剛被排岀的煙氣又被送回樓梯間。如必須設在同一層面時，送風機的進風口應

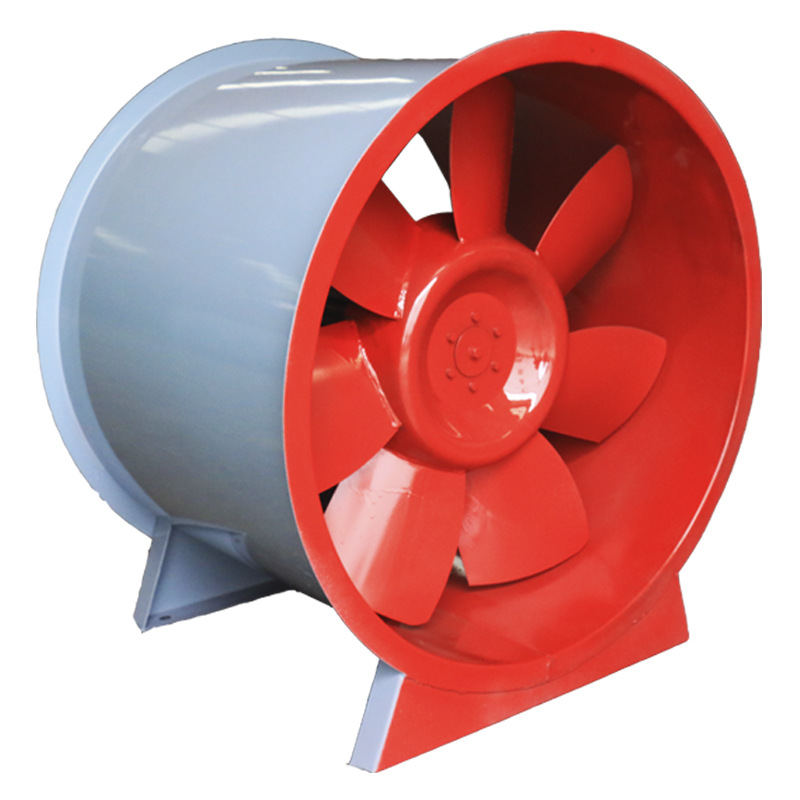

不受煙氣影響。機械加壓送風風機可采用軸流風機或中、低壓離心風機。

二、排煙系統

指釆用機械排煙方式或自然通風方式，將煙氣排至建筑物外，控制建筑物內的有煙區域保持一定能見度的系統。

1.自然通風方式排煙系統設置和建筑物內防煙分區的劃分密切相關，-?般建筑物內不劃分防煙分區則通常不設置排煙系統，室內劃分防煙分區則每個防煙分區都應該設置排煙系統，且同一個防煙分區

應采用同一種排煙方式，不能將自然排煙和機械排煙混用于一個防煙分區。一般如條件許可應優先考慮自然排煙方式。自然排煙方式主要利用熱壓作用將室內煙氣通過排煙窗排至室外。排煙窗應設置

在排煙區域的頂部或外墻，其設置高度不應低于室內凈高度的1/2,并應沿火災氣流方向開啟，自動排煙窗附近應同時設置便于操作的手動開啟裝置。自然排煙設置要求如下。

長度不超過60m的內走道可開啟外窗面積不應小于走道面積的2%。需要排煙的房間可開啟外窗面積不應小于該房間面積的2%。凈空高度小于12m的中庭可開啟的天窗或側窗的面積不小于該中庭地板

面積的5%。通常設置的自然排煙窗能通過中控室聯動控制，常見的排煙窗有電動排煙窗和手動啟動排煙窗兩種，應根據實際需要進行選擇。排煙窗平時關閉也可以平時打開通風，發生火災時聯動開啟

著火防煙分區的排煙窗。

2.機械排煙方式當建筑物無法采用自然排煙時應該設置機械排煙。機械排煙系統是由擋煙構件（活動式或固定式擋煙垂壁、擋煙隔墻、擋煙梁）、排煙口、防火排煙閥門、排煙道、排煙風機、排煙出口

及防排煙控制器等組成。一般機械排煙系統設置要求如下。

每個防煙分區最少設置一個排煙口，排煙口距離防煙分區最遠點不超過30m,當一個防煙分區設置多個排煙口時，所有排煙口發生火災時均能同時聯動打開。

一臺排煙風機負擔多個防煙分區時，發生火災時只有著火的防煙分區有煙，因此沒必要將所有排煙口打開，只需開啟著火層及相關層排煙口，火災發生時由著火層煙、感溫探測器聯動相關排煙口打開

也可由現場人員手動開啟排煙口，排煙口的反饋信號聯動排煙風機運轉。

由于煙氣密度小于空氣密度，發生火災時煙氣上升，因此排煙口必須靠近頂棚設置。排煙氣流應與正壓送風的氣流合理組織，并盡量考慮與疏散人流方向相反。

排煙風機應設置在該排煙系統最高排煙口的上部，一般設置于樓頂機房?jī)?nèi)，也可設置在樓頂。排煙風機必須滿足耐高溫要求，應在28（TC煙氣時連續工作30min,排煙風機入口端必須設置達到280°C

自動關閉的排煙防火閥，且此閥關閉后應能聯動風機停止運行。

====================================
