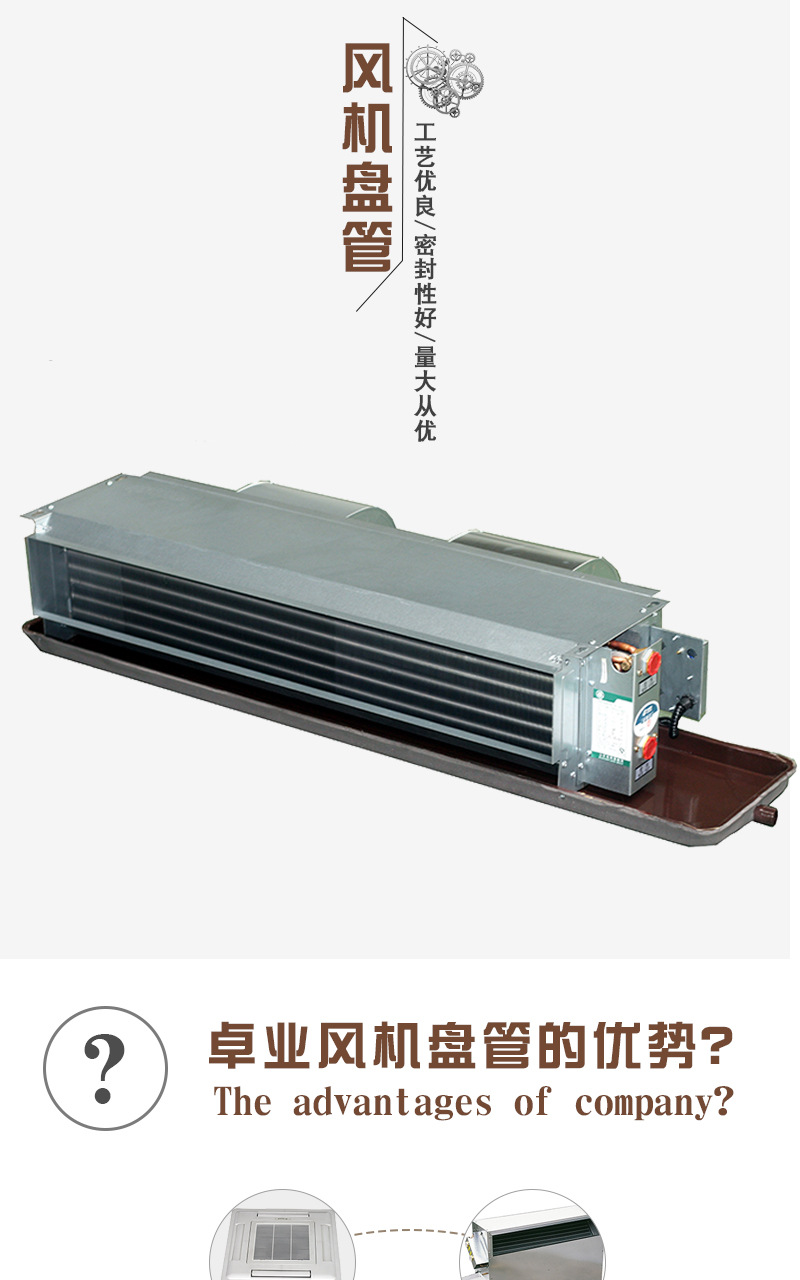

風機盤管機組在空調工程中的應用，大多是和經單獨處理的新風系統相結合的。風機盤管的構造如圖所示，由盤管(即表冷器，一般為2—3排)和風機(前向多翼離心風機或貫流風機)組成，其風量在250—2500m3/h范圍內。

風機盤管機組的組成：風機盤管機組由風機、電動機、盤管、空氣過濾器、室溫調節

裝置和箱體等組成。

    風機盤管機組的工作原理是：機組內的風機不斷循環所在房間的空氣，使之不斷通過供冷水或熱水的盤管，不斷被冷卻 或加熱，以保持房間的溫度。其中，空氣過濾器的作用是過濾室內循環空氣中的灰塵，改善房間的衛生條件，同時可以保護盤管不被灰塵堵塞，確保風量和換熱效果。

    風機盤管空調系統的主要優點是：噪聲較小，適用于旅館的客房；具有個別控制的優越性；系統分區進行調節控制容易；風機盤管本身的體型小，布置和安裝較為方便。

    風機盤管機組的特點：風機盤管機組的有立式和臥式兩種類型，從安裝方式分有暗裝型和明裝型兩類。從風機盤管的構造上看，它的主要特點是：多采用離心多葉風機，葉輪直徑一般在150mm以下，靜壓在100Pa以下，葉輪由鍍鋅鋼板、鋁板或者ABS工程塑料制成；電動機一般采用電容式，運轉時可以通過調速開關改變電機的轉速，以改變風機風量，其高、中、低三檔比例約為1：0．75：0．5；盤管一般采用銅管串波紋或條縫鋁片制作而成，一般銅管外徑10mm，管壁厚0．35mm， 鋁片厚0．12～0．15mm，片距2～2．3mm，在工藝上采用漲管工序，保證銅管與鋁肋片之間緊密接觸，提高導熱性能，盤管的排數為二排或三排；空氣過濾器的過濾材料用粗孔泡沫塑料、纖維織物或尼龍編織物制作。在實際的工程中，風機盤管以其控制靈活性、噪聲較低等優點廣泛應用于客房、辦公室等建筑中。風機盤管機組以提供室內熱濕負荷為主，新風則由其他設備集中處理。

    風機盤管空調系統的主要缺點是：由于機組設置在室內，需要與建筑及其他工種進行有效的配合；機組相對分散，其維修的工作量較大；必須解決好新風的問題；風機靜壓小，不能使用高性能的過濾器，使得室內空氣的潔凈度不高。

=======================================
